उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | AEO |
प्रमाणन: | CE, FCC |
न्यूनतम आदेश मात्रा: | 1 जोड़ी |
---|---|
मूल्य: | negotiation |
पैकेजिंग विवरण: | पैकेज और गत्ते का डिब्बा |
प्रसव के समय: | 5-8 कार्य दिवसों |
भुगतान शर्तें: | टी / टी |
आपूर्ति की क्षमता: | 10000 जोड़े / माह |
इनपुट नंबर: | 1 | परावर्तन हानि: | > 15DB |
---|---|---|---|
संतुलन: | 0-150m@1.485Gb/s | योजक: | FC / PC / SC / PC वैकल्पिक ( |
ऑप्टिकल चैनल: | 1 | ऑप्टिकल प्रकार: | सिंगल-मोड (मल्टीमोड वैकल्पिक) |
वेवलेंथ: | 1310nm / 1550nm | त्रास दूरी: | 0-100 कि.मी. |
ऑप्टिक परावर्तन हानि: | > 15 डीबी | प्रकाशिकी Dithering: | <0.2UI |
प्रकाशिकी कनेक्टर: | एफसी / पीसी (एससी / पीसी वैकल्पिक) | BNC पोर्ट: | 1 |
BNC सिग्नल स्तर: | 800mV नाममात्र | BNC वृद्धि / गिरावट का समय: | 200ps का संकेत |
BNC ओवरशूट: | <10% आयाम | वीडियो बिट्स दर: | अधिकतम 2.97 जीबी / एस |
हिट: | <10 -9 | ||
हाई लाइट: | 20km HD SDI फाइबर कनवर्टर,1310nm HD SDI फाइबर कनवर्टर,फाइबर कनवर्टर पर 20km वीडियो |
RS485 के साथ फाइबर कनवर्टर पर SD-SDI / HD-SDI / 3G-SDI डिजिटल वीडियो
तकनीकी मापदंड
ऑप्टिकल | वेवलेंथ | 1310nm और 1470nm-1610nm |
फाइबर प्रकार | एकल मोड, एकल फाइबर (डिफ़ॉल्ट) | |
दूरी | 20 किमी | |
फाइबर इंटरफेस | FC (डिफ़ॉल्ट) LC / SC / ST (वैकल्पिक) | |
एसडीआई वीडियो | वीडियो इंटरफ़ेस संख्या | 1 |
भौतिक इंटरफ़ेस | BNC | |
अधिकतम संकल्प | 1920 x 1080 @ 60 हर्ट्ज | |
वीडियो इनपुट और आउटपुट प्रतिबाधा | 75 (असंतुलित) | |
वीडियो इनपुट / बाहर डाल वोल्टेज | ठेठ: 1Vpp, न्यूनतम 0.5Vpp, मैक्स 1.5Vpp | |
वीडियो बिट्स दर | अधिकतम 2.97 जीबी / एस | |
वीडियो sdi मानक | 270Mbps (SD-SDI), 1.485Gbps / M (HD-SDI), SMPTE425M3Gb / s मैपिंग (3G-SDI), SMPTE424M 3Gb / s सीरियल इंटरफ़ेस (3G-SDI) | |
डेटा | भौतिक इंटरफ़ेस | टर्मिनल को जोड़ने वाला उद्योग मानक |
इंटरफ़ेस संकेत | RS485 / RS422 / RS232 / मैनचेस्टर | |
बॉड दर | 0-400Kbps | |
हिट | <10 -9 | |
ऑपरेशन मोड | पूर्ण द्वैध / आधा द्वैध | |
इलेक्ट्रिकल और मैकेनिकल | इनपुट पावर आवश्यकताएँ | डीसी 5 वी |
बिजली अनुकूलक | एसी 100 वी ~ 240 वी | |
पर्यावरण | परिचालन तापमान | -20 डिग्री सेल्सियस ~ 75 डिग्री सेल्सियस |
भंडारण तापमान | -40 ° C ~ + 85 ° C | |
काम की नमी | 0% ~ 95% (गैर संघनक) | |
एमटीबीएफ | > 100,000 घंटे |
अवलोकन
एसडीआई एसडी / एचडी / 3 जी वीडियो डिजिटल ऑप्टिकल कनवर्टर अंतरराष्ट्रीय उन्नत ऑल-डिजिटल गीगाबिट ऑप्टिकल फाइबर ट्रांसमिशन तकनीक को अपनाता है।इन मानकों का उपयोग टीवी सुविधाओं के भीतर असम्पीडित, अनएन्क्रिप्टेड डिजिटल वीडियो सिग्नल (वैकल्पिक रूप से एम्बेडेड ऑडियो और / या टाइम कोड सहित) के प्रसारण के लिए किया जाता है;उनका उपयोग पैकेटबंद डेटा के लिए भी किया जा सकता है।और अब - FB-HD-SDI फाइबर ऑप्टिक उपकरणों के साथ आप फाइबर ऑप्टिक केबलों पर बड़ी दूरी पर उन संकेतों को वितरित कर सकते हैं।HD sdi वीडियो सिग्नल को गैर-विरूपण, उच्च-गुणवत्ता, लंबी दूरी के संचरण के साथ 1 एकल फाइबर के माध्यम से प्रेषित किया जा सकता है। फाइबर कनवर्टर के लिए वीडियो की इस श्रृंखला में स्थिर प्रदर्शन, स्पष्ट तस्वीर की गुणवत्ता और एलईडी स्थिति संकेत के साथ उच्च स्थिरता है। डिवाइस का शरीर।उपकरणों की कार्यशील स्थिति नेत्रहीन देखी जा सकती है। एक ही समय में, स्विच मूल्य, वोल्टेज, काम करने की स्थिति और अन्य रिवर्स उपयोगी सिग्नल सूचना को डेटा द्वारा नियंत्रित किया जा सकता है। RS485.This विभिन्न ग्राहकों के अनुरोध आने पर हमारे उपकरणों को अधिक लचीला बनाता है।इस उत्पाद के संभावित अनुप्रयोग, कुछ नाम रखने के लिए हैं: इंटेलिजेंट ट्रैफिक मॉनिटरिंग सिस्टम।सुरक्षा प्रणाली स्कूल नेटवर्किंग औद्योगिक निगरानी (बिजली, रसायन विज्ञान, इस्पात, तेल, रेलवे और आदि) सैन्य निगरानी (वेयरहाउस, बॉर्डर, गार्ड, आदि) टीवी प्रोग्राम ट्रांसमिशन सिस्टम।स्टेडियम (लाइव एचडी वीडियो के लिए, ऑडियो ट्रांसमिशन)
विशेषताएं
• 3G / HD / SD-SDI हाई डेफिनिशन डिजिटल कोड और नॉन-कंप्रेसिंग हाई-रिज़ॉल्यूशन वीडियो ट्रांसमिशन
• कार्य 270 एमबीपीएस से 2.97 जीबीपीएस तक होता है।
• सभी एसएमपीटीई 259M मानक का समर्थन करें, 270Mbps - 360Mbps में काम करें
• SMPTE424M, SMPTE292M, SMPTE259M, SMPTE344M और DVB-ASI (270Mb / s) मानकों का समर्थन करें
• 300M (1000 फीट) स्वचालित केबल-बैलेंस @ एसडी मोड;150 एम (500 फीट) स्वचालित केबल-बैलेंस @ एचडी / 3 जी (बेल्डेन 1694 ए)
• सिस्टम ऑपरेटिंग स्थिति की निगरानी के लिए एलईडी संकेतक
• नेटवर्क प्रबंधन फ़ंक्शन वैकल्पिक हैं
• रिवर्स Rs485 / 232 डेटा, द्विदिश RS485 डेटा वैकल्पिक हैं
• स्टैंडअलोन या 19 "मानक 3U, 4U, 5.5U रैक बढ़ते हैं
• विशेष ASIC डिजाइन, समर्थन गर्म स्वैप समारोह
• 3 जी / एचडी / एसडी उच्च-रिज़ॉल्यूशन वीडियो सिग्नल का समर्थन करें
• इनपुट सिग्नल की अनुपस्थिति में, लेजर जीवन का विस्तार करने के लिए स्वचालित रूप से लेजर सिर को बंद कर दें
• ऑप्टिकल आउटपुट तरंगदैर्घ्य 1310nm, 1550nm से लेकर 16 CWDM तरंग दैर्ध्य (ITU-T G.694.2 अनुरूप) तक है
• तरंग दैर्ध्य रेंज 1310nm, 1550nm और 16 प्रकार के CWDM वेवलेंग्थेन (ITU-T G.694.2 का अनुपालन) हैं
• काम की स्थिति की निगरानी के लिए एलईडी स्थिति संकेत;
• समर्थन वीडियो पुनर्योजी;
• समर्थन SFP ट्रांसीवर गर्म प्लग

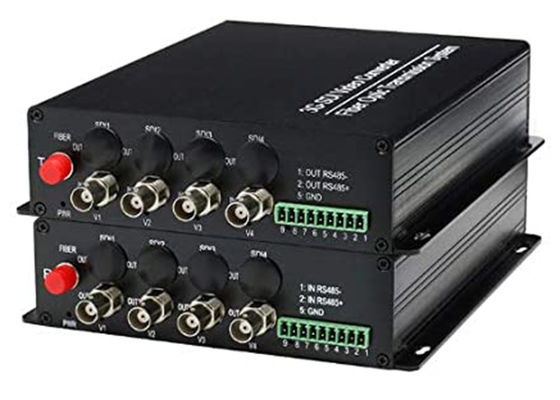

उत्पाद की तस्वीर
पैकेजिंग और शिपिंग
● हमारे सभी पैकेज अंतरराष्ट्रीय मानक पैकेज हैं
● हम आदेश की पुष्टि के रूप में जल्द ही हमारे उत्पादों को वितरित करेंगे
