उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | AEO |
प्रमाणन: | CE, FCC |
न्यूनतम आदेश मात्रा: | 1 जोड़ी |
---|---|
मूल्य: | negotiation |
पैकेजिंग विवरण: | पैकेज और गत्ते का डिब्बा |
प्रसव के समय: | 5-8 कार्य दिवसों |
भुगतान शर्तें: | टी / टी |
आपूर्ति की क्षमता: | 10000 जोड़े / माह |
इनपुट नंबर: | 2 | परावर्तन हानि: | > 15DB |
---|---|---|---|
संतुलन: | 0-150m@1.485Gb/s | योजक: | FC / PC / SC / PC वैकल्पिक ( |
ऑप्टिकल चैनल: | 1 | ऑप्टिकल प्रकार: | सिंगल-मोड (मल्टीमोड वैकल्पिक) |
वेवलेंथ: | 1310nm / 1550nm | त्रास दूरी: | 0-100 कि.मी. |
ऑप्टिक परावर्तन हानि: | > 15 डीबी | प्रकाशिकी Dithering: | <0.2UI |
प्रकाशिकी कनेक्टर: | एफसी / पीसी (एससी / पीसी वैकल्पिक) | BNC पोर्ट: | 2 |
BNC सिग्नल स्तर: | 800mV नाममात्र | BNC वृद्धि / गिरावट का समय: | 200ps का संकेत |
BNC ओवरशूट: | <10% आयाम | वीडियो बिट्स दर: | अधिकतम 2.97 जीबी / एस |
हिट: | <10 -9 | ||
हाई लाइट: | फाइबर ऑप्टिक कनवर्टर करने के लिए 2CH HD SDI,फाइबर ऑप्टिक कनवर्टर करने के लिए 20km HD SDI,फाइबर कनवर्टर करने के लिए 3 जी SDI वीडियो |
2Ch HD-SDI / 3G-SDI वीडियो फाइबर कनवर्टर करने के लिए 2 BNC पोर्ट और 1 ऑप्टिकल पोर्ट
तकनीकी मापदंड
ऑप्टिकल | वेवलेंथ | 1310nm और 1470nm-1610nm |
फाइबर प्रकार | एकल मोड, एकल फाइबर (डिफ़ॉल्ट) | |
दूरी | 20 किमी | |
फाइबर इंटरफेस | FC (डिफ़ॉल्ट) LC / SC / ST (वैकल्पिक) | |
एसडीआई वीडियो | वीडियो इंटरफ़ेस संख्या | २ |
भौतिक इंटरफ़ेस | BNC | |
अधिकतम संकल्प | 1920 x 1080 @ 60 हर्ट्ज | |
वीडियो इनपुट और आउटपुट प्रतिबाधा | 75 (असंतुलित) | |
वीडियो इनपुट / बाहर डाल वोल्टेज | ठेठ: 1Vpp, न्यूनतम 0.5Vpp, मैक्स 1.5Vpp | |
वीडियो बिट्स दर | अधिकतम 2.97 जीबी / एस | |
वीडियो sdi मानक | 270Mbps (SD-SDI), 1.485Gbps / M (HD-SDI), SMPTE425M3Gb / s मैपिंग (3G-SDI), SMPTE424M 3Gb / s सीरियल इंटरफ़ेस (3G-SDI) | |
डेटा | भौतिक इंटरफ़ेस | टर्मिनल को जोड़ने वाला उद्योग मानक |
इंटरफ़ेस संकेत | RS485 / RS422 / RS232 / मैनचेस्टर | |
बॉड दर | 0-400Kbps | |
हिट | <10 -9 | |
ऑपरेशन मोड | पूर्ण द्वैध / आधा द्वैध | |
इलेक्ट्रिकल और मैकेनिकल | इनपुट पावर आवश्यकताएँ | डीसी 5 वी |
बिजली अनुकूलक | एसी 100 वी ~ 240 वी | |
आयाम | 19.2 * 16.7 * 4.9 सेमी | |
पैकिंग | 34.5 * 21 * 9 सेमी | |
वजन | 1.35 किग्रा | |
पर्यावरण | परिचालन तापमान | -20 डिग्री सेल्सियस ~ 75 डिग्री सेल्सियस |
भंडारण तापमान | -40 ° C ~ + 85 ° C | |
काम की नमी | 0% ~ 95% (गैर संघनक) | |
एमटीबीएफ | > 100,000 घंटे |
अवलोकन
2 चैनल HD-SDI / 3G-SDI to फाइबर कनवर्टर निगरानी अनुप्रयोगों के लिए एक आदर्श और आर्थिक समाधान है।यह 8channel 3G-SDI / HD-SDI / SD-SDI इलेक्ट्रिकल इनपुट प्राप्त करता है, पूरी तरह से sdi सिग्नल को सिंगल मोड ऑप्टिक सिग्नल में परिवर्तित करता है, फिर ऑप्टिकल सिग्नल को sdi सिग्नल में परिवर्तित करता है।यह SDTV (143-540Mbps), और HDTV (1.485Gbps), 3Gb / s मैपिंग (3G-SDI) की ट्रांसमिशन छवि का समर्थन करता है।ट्रांसमीटर और रिसीवर दोनों निरंतर गुणवत्ता के लिए सिग्नल को फिर से बनाने के लिए इनपुट यूनिट पर बराबर और पुनरावर्ती प्रदान करते हैं।
विशेषताएं
एसडीआई वीडियो
चैनलों की संख्या: 2 chs
इनपुट / आउट पुट कनेक्टर: BNC 75Ω
इनपुट / आउटपुट वोल्टेज: 1.0 वोल्ट पीपी
वीडियो बिट्स दर: अधिकतम 3.2Gb / s
वीडियो SDI मानक: 270Mbps (एसडी-एसडीआई)
1.485Gbps / M (HD-SDI)
3Gb / s मैपिंग (3G-SDI)
डेटा
डेटा एनकोड: RS485 / RS422 / RS232 / मैनचेस्टर
भौतिक इंटरफ़ेस: औद्योगिक मानक पेंच टर्मिनल
आवृत्ति / दर समर्थन: 0 ~ 400K बीपीएस
फाइबर ऑप्टिक
ऑप्टिकल पोर्ट की संख्या: 1
कनेक्टर: सिम्प्लेक्स एफसी
सिंगल-मोड 20Km
एकल-मोड: 1310 / 1550nm (विकल्प)
इलेक्ट्रिकल और मैकेनिकल
पावर एडाप्टर: एसी 100-240V से डीसी 5 वी 2 ए
बिजली की खपत: <3W
पर्यावरण
ऑपरेटिंग तापमान: - 5C ~ + 75 C
भंडारण तापमान: - 5 C ~ + 85 C
सापेक्ष आर्द्रता: 0% ~ 95% (गैर संघनक)
MTBF:> 100,000 घंटे

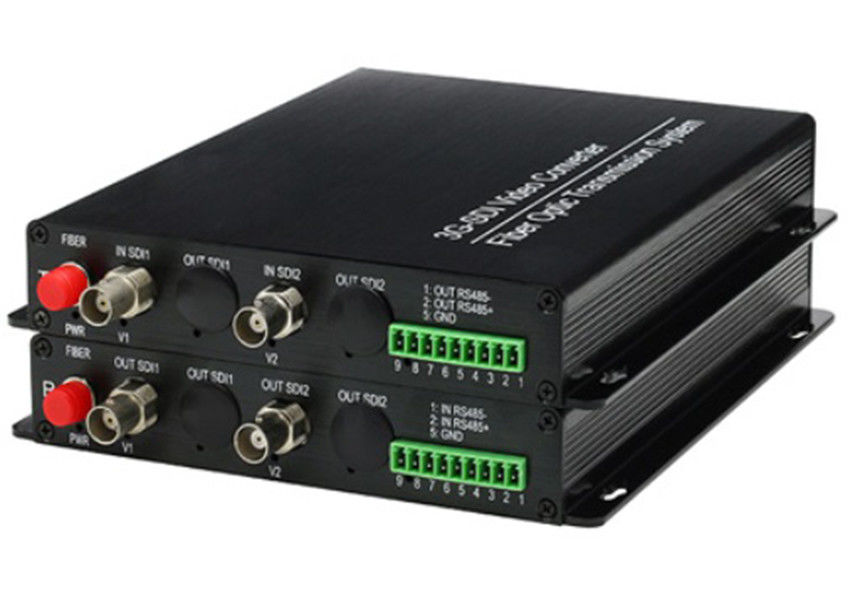

उत्पाद की तस्वीर
अनुप्रयोग आरेख
● हमारे सभी पैकेज अंतरराष्ट्रीय मानक पैकेज हैं
● हम आदेश की पुष्टि के रूप में जल्द ही हमारे उत्पादों को वितरित करेंगे
