उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
बैकप्लेन बैंडविड्थ: | 20 ग्राम | कैश: | 2मी |
---|---|---|---|
मैक पता तालिका: | 16k | अधिकतम फ्रेम लंबाई: | 10K |
फाइबर बंदरगाह संपत्ति: | 1310/1550 एनएम | संचरण दूरी: | 20-100 किमी |
संचरण शक्ति: | -10 ~ -2 डीबीएम | एमटीबीएफ: | 100,000 घंटे |
परिचालन तापमान: | -40 ~ 85 ℃ | इनपुट वोल्टेज: | +44~+57वीडीसी |
एसएफपी पोर्ट: | 2 गीगाबिट एसएफपी | पीओई पोर्ट: | 8 गीगाबिट पीओई |
हाई लाइट: | 20km फाइबर POE स्विच,एल्यूमीनियम फाइबर POE स्विच,6 पिन पूर्ण गीगाबिट स्विच |
प्रबंधित एसएफपी पीओई स्विच पूर्ण गीगाबिट 8 पीओई ईथरनेट 2 एसएफपी पोर्ट
ईथरनेट फाइबर स्विच के मुख्य लाभ:
IPC एक्सेस दूरी को 250M तक बढ़ाने के लिए IPC एक्सटेंडर का समर्थन करें
● समर्थन वीएलएएन समारोह: डाउनलिंक बंदरगाहों के बीच आपसी संचार को अवरुद्ध करें;सिस्टम की सुरक्षा सुनिश्चित करने के लिए डेटा अग्रेषण की दक्षता में सुधार, नेटवर्क तूफान कार्यों को रोकना: स्वचालित पहचान और प्रसारण पैकेट को फ़िल्टर करना।
दीन रेल और डेस्कटॉप स्थापना का समर्थन करें
HD छवि सुनिश्चित करने के लिए CBIT का समर्थन करें।
तकनीकी मापदंड
बैकबोर्ड बैंडविड्थ | 20 ग्राम |
कैश | 2एम |
मैक एड्रेस टेबल | 16K |
अधिकतम फ्रेम लंबाई | 10K |
नेटवर्क पोर्ट | 8 10/100/1000 बेस-टी (एक्स) पीओई आरजे 45 बंदरगाह |
1000 एमबीपीएस फाइबर पोर्ट | 2 गीगाबिट एसएफपी मॉड्यूल |
फाइबर तरंग दैर्ध्य | 1310nm/1550nm (सिंगल मोड सिंगल फाइबर) |
ऑप्टिकल फाइबर पोर्ट ट्रांसमिशन दूरी | 20 किमी (सिंगल मोड सिंगल फाइबर) को 100 किमी . तक अनुकूलित किया जा सकता है |
ऑप्टिकल ट्रांसमिशन पावर | -10 ~ -2 डीबीएम |
ऑप्टिकल आरएक्स संवेदनशीलता | ≤-24 डीबीएम |
छिलके की सामग्री |
अल्युमीनियम |
संरक्षण ग्रेड | IP30 |
गर्मी लंपटता मोड | आंतरिक गर्मी सिंक ऊर्जा सर्किट गर्मी लंपटता, कोई प्रशंसक मूक डिजाइन नहीं |
एमटीबीएफ | 100,000 घंटे |
EN61000-4-2 विरोधी स्थैतिक | ±8KV संपर्क निर्वहन;±15KV वायु निर्वहन |
EN61000-4-5 सर्ज वोल्टेज | ± 2 केवी / सीएम, ± 2 केवी / डीएम पावर केबल, ± 2 केवीडाटा केबल |
रेटेड इनपुट वोल्टेज | DC12-48V |
पावर टर्मिनल | 5 पिन टर्मिनल इंटरफ़ेस |
शक्ति | 5डब्ल्यू |
पीओई मानक प्रोटोकॉल | आईईईई 802.3af/at |
पीओई पिन परिभाषा | V+,V+,V-,V- 4,5,7,8 के अनुरूप (1.2.3.6 कस्टम बनाया जा सकता है) |
पीओई इनपुट वोल्टेज | डीसी+44~+57वीडीसी |
पीओई आउटपुट पावर | IEEE802.3af:15.5W IEEE802.3at:30W |
वर्किंग टेम्परेचर | -40 ~ 85 ℃ |
कार्य आर्द्रता | 5% ~ 95% (गैर-जमावट) |
सिस्टम सारांश
प्रबंधित दीन रेल औद्योगिक कैस्केडिंग एसएफपी पीओई स्विच औद्योगिक अनावश्यक रिंग नेट के डिजाइन का उपयोग करता है।रिंग नेटवर्क टोपोलॉजी संरचना हैंड इन हैंड कैस्केडिंग के माध्यम से बनाई गई है, जो 1080p एचडी नेटवर्क सिग्नल के नो फेज डिले ट्रांसमिशन को प्राप्त कर सकती है।औद्योगिक निरर्थक रिंग नेट डिज़ाइन का उद्देश्य कठोर वातावरण में डेटा ट्रांसमिशन की स्थिरता, विश्वसनीयता और तात्कालिकता प्राप्त करना है।
उत्पाद की विशेषताएँ
● सभी नेटवर्क एचडी कैमरों और अन्य नेटवर्क संकेतों का समर्थन करना;
IEE802.3, IEEE802.3U, IEEE802.3X और अन्य इंटरनेट प्रोटोकॉल के लिए संगत होना;
स्वचालित बातचीत की क्षमता के साथ पूर्ण-द्वैध और अर्ध-द्वैध के संचरण पैटर्न का समर्थन करना;
सभी उपकरणों में रिंग नेट सेट करने और इंटरमीडिएट नोड के वियोग के दौरान ट्रांसमिशन बदलने का कार्य करना;
नेटवर्क पोर्ट पर POE का समर्थन करना;
अति कम विलंबित डेटा का प्रसारण प्रदान करना;
नेटवर्क प्रसारण विकिरण से सुरक्षा;
सेट अनुकूली ईथरनेट पोर्ट प्रदान करना, जो इंटरनेट कैमरा, स्विच आदि से लिंक कर सकता है;
● समानांतर या क्रॉस-वायर कनेक्शन को अपनाना;
● निरंतर ऑप्टिकल पावर आउटपुट और विस्तृत गतिशील रेंज के साथ एपीसी सर्किट होना;
1000 एमबीपीएस ऑप्टिकल फाइबर ट्रांसमिशन, बड़ी क्षमता के साथ जिसे आसानी से अपग्रेड किया जा सकता है;
उन्नत अनुकूली प्रौद्योगिकी होने के कारण, ऑप्टिकल या विद्युत समायोजन के उपयोग का कोई क्षेत्र नहीं है
कंप्यूटर पोर्ट और नेटवर्क सिग्नल पर तीन-स्तरीय प्रकाश सुरक्षा प्रौद्योगिकी को अपनाना।
निगरानी मोड फ़ंक्शन सेट करने के लिए कोड स्विच डायल करें, आईपीसी एक्सेस दूरी को 250M तक बढ़ा दें
बिल्ट-इन यूनाइटेड स्टेट्स मार्वेल और ब्रॉडकॉम इंडस्ट्रियल स्विच आईसी।उच्च गति प्रसंस्करण क्षमता और कैश की क्षमता, एक स्थिर और विश्वसनीय नेटवर्क सुनिश्चित करती है।
फैनलेस कूलिंग सर्किट डिज़ाइन, बिल्ट-इन हीट सिंक, थर्मल चिपकने वाला, जैसे कि कई थर्मल स्ट्रक्चर डिज़ाइन इसे कठोर वातावरण में सभी प्रकार के सुसंगत प्रदर्शन में बनाता है, ऑपरेटिंग तापमान -40 ℃ ~ + 85 ℃ तक होता है।
स्थापना के लिए जगह की आवश्यकता को ध्यान में रखते हुए, आंतरिक उपकरण सटीक कॉम्पैक्ट आकार के साथ डिज़ाइन करें।
रिंग नेटवर्क रिडंडेंसी और आरएसटीपी के लिए समर्थन, नेटवर्क फॉल्ट सेल्फ-रिकवरी टाइम 20ms से कम है।
एसएनएमपी के लिए समर्थन, वेब और 0 कंसोल प्रबंधन दोनों प्रदान करता है, कॉन्फ़िगर करने में आसान है।
802.1Q वीएलएएन का समर्थन करें, नेटवर्क सुरक्षा और कई व्यावसायिक अनुप्रयोगों के अनुकूल होने की क्षमता बढ़ाने के लिए नेटवर्क संसाधनों के विभाजन और प्रबंधन की आवश्यकताओं को पूरा करें।
● समर्थन बंदरगाह अलगाव, बंदरगाह की गति, प्रसारण तूफान दमन, नेटवर्क सुरक्षा सुनिश्चित करें।
IGMP स्नूपिंग के लिए समर्थन, और मल्टीकास्ट ट्रैफिक की जरूरतों को पूरा करना।
पोर्ट संग्रहण, स्केलेबल कनेक्शन बैंडविड्थ के लिए समर्थन, और उच्च बैंडविड्थ कनेक्शन की जरूरतों को पूरा करना।
यातायात नियंत्रण और प्रबंधन के लिए क्यूओएस का समर्थन करता है, और इंटरनेट पर विभिन्न व्यवसायों की जरूरतों को पूरा करता है।
● उद्योग-मानक डिजाइन, उच्च शक्ति धातु संलग्नक, आईपी 30 सुरक्षा।
● उच्च स्तरीय विद्युत चुम्बकीय संगतता संरक्षण के लिए समर्थन, इलेक्ट्रोस्टैटिक डिस्चार्ज इम्युनिटी का समर्थन, विकिरणित इलेक्ट्रोमैग्नेटिक फील्ड इम्युनिटी, इलेक्ट्रिक फास्ट ट्रांसिएंट बर्स्ट एंटी-रिजेक्शन का समर्थन करता है, सर्ज इम्युनिटी का समर्थन करता है।
निरर्थक दोहरी डीसी पावर इनपुट, पावर अधिभार संरक्षण, एंटी-रिवर्स पोलरिटी सुरक्षा की एक विस्तृत श्रृंखला के लिए समर्थन।

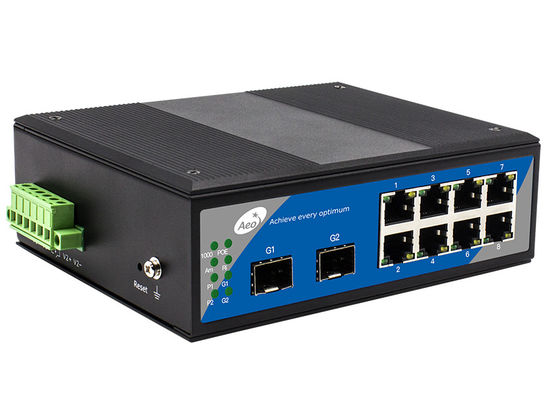

उत्पाद की तस्वीर
आवेदन आरेख
पैकेजिंग और शिपिंग
हमारे सभी पैकेज अंतरराष्ट्रीय मानक पैकेज हैं
●आदेश की पुष्टि होते ही हम अपने उत्पादों को वितरित करेंगे
