उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | AEO |
प्रमाणन: | CE, FCC, ROHS |
मॉडल संख्या: | AEO-GHD814MS-P |
न्यूनतम आदेश मात्रा: | एक टुकड़ा |
---|---|
मूल्य: | negotiation |
पैकेजिंग विवरण: | पैकेज और गत्ते का डिब्बा |
प्रसव के समय: | 5-8 कार्य दिवसों |
भुगतान शर्तें: | टी / टी |
आपूर्ति की क्षमता: | 10000 पीसी / महीना |
नेटवर्क पोर्ट: | 4 गीगाबिट POE पोर्ट | ऑप्टिकल पोर्ट: | 2 गीगाबिट एसएफपी पोर्ट |
---|---|---|---|
बैकप्लेन बैंडविड्थ: | 20 ग्राम | कैश: | 2m |
मैक पता तालिका: | 16K | अधिकतम फ़्रेम लंबाई: | 10k |
फाइबर पोर्ट्स प्रॉपर: | 1310 / 1550nm | संचरण दूरी: | 20-100 कि.मी. |
इनपुट वोल्टेज: | + 44 ~ + 57VDC | परिचालन तापमान: | -40 ~ 85 ℃ |
संचरण शक्ति: | -10 ~ -2 डी.बी.एम. | संवेदनशीलता मिली: | B-24 डी.बी.एम. |
नेटवर्क पोर्ट्स गुण: | IEEE802.3 、 IEEE802.3U 80 IEEE802.3X प्रोटोकॉल | नेटवर्क पोर्ट देरी: | S 9.6μS |
नेटवर्क पोर्ट बिट त्रुटि दर: | 000 1/1000000000 | बिजली की खपत: | ≤5W |
MTBF: | 100,000 घंटे | POE मानक प्रोटोकॉल: | IEEE 802.3af / at |
काम की नमी: | 5% ~ 95%-गैर-जमावट ( | EN61000-4-2 विरोधी स्थैतिक: | ± 8KV संपर्क निर्वहन contact ± 15KV वायु निर्वहन |
EN61000-4-5 वृद्धि वोल्टेज: | ± 2KV / CM , V 2KV / DM पावर केबल d d 2KVdata केबल | वृद्धि संरक्षण (ईथरनेट): | सामान्य मोड, 4KV (10 / 700µS), डिफरेंशियल मोड (2KV (10 / 700µS) |
हाई लाइट: | 1310 / 1550nm SFP फाइबर स्विच,कैस्केडिंग SFP फाइबर स्विच,2 SFP के साथ 4 पोर्ट POE स्विच प्रबंधित |

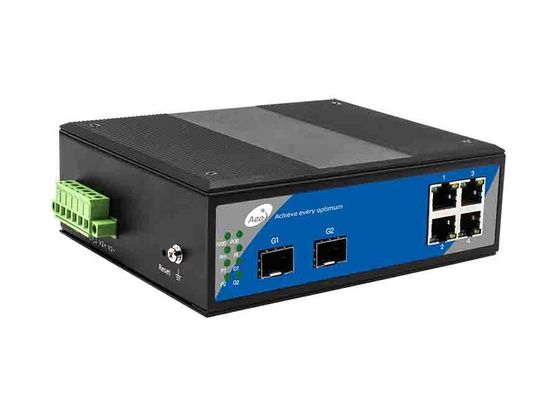

प्रबंधित औद्योगिक कैस्केडिंग SFP फाइबर स्विच गीगाबिट 2 SFP और 4 POE पोर्ट
तकनीकी मापदंड
नमूना | AEO-GHD814MS-P |
बैकबोर्ड बैंडविड्थ | 20 ग्राम |
कैश | 2 एम |
मैक पता तालिका | 16 के |
अधिकतम फ्रेम लंबाई | 10 के |
नेटवर्क पोर्ट | 4 10/100 / 1000Base-T (X) POE RJ45 पोर्ट |
1000Mbps फाइबर पोर्ट | 2 गीगाबिट एसएफपी मॉड्यूल |
फाइबर तरंग दैर्ध्य | 1310nm / 1550nm (एकल मोड एकल फाइबर) |
ऑप्टिकल फाइबर पोर्ट ट्रांसमिशन दूरी | 20 किमी (सिंगल मोड सिंगल फाइबर) को 100 किमी तक अनुकूलित किया जा सकता है |
प्रकाशीय संचरण शक्ति | -10 ~ -2 डी.बी.एम. |
ऑप्टिकल आरएक्स संवेदनशीलता | B-24 डी.बी.एम. |
छिलके की सामग्री
|
अल्युमीनियम |
संरक्षण ग्रेड | IP30 |
गर्मी अपव्यय मोड | आंतरिक गर्मी सिंक ऊर्जा सर्किट गर्मी लंपटता, कोई प्रशंसक चुप डिजाइन |
एमटीबीएफ | 100,000 घंटे |
EN61000-4-2 विरोधी स्थैतिक | ± 8KV संपर्क निर्वहन contact ± 15KV वायु निर्वहन |
EN61000-4-5 वृद्धि वोल्टेज | ± 2KV / CM, V 2KV / DM पावर केबल, d 2KVdata केबल |
रेटेड इनपुट वोल्टेज | DC12-48V |
पावर टर्मिनल | 5 पिन टर्मिनल इंटरफ़ेस |
शक्ति | ≤5 डब्लू |
POE मानक प्रोटोकॉल | IEEE 802.3af / at |
पीओई पिन परिभाषा | V +, V +, V-, V- 4,5,7,8 के अनुरूप (1.2.3.6 कस्टम बनाया जा सकता है) |
पीओई इनपुट वोल्टेज | DC + 44 ~ + 57VDC |
POE आउटपुट पावर | IEEE802.3af: 15.5W IEEE802.3at: 30W |
वर्किंग टेम्परेचर | -40 ~ 85 ℃ |
काम की नमी | 5% ~ 95% (गैर-जमावट) |
ताप लोपन |
बिल्ट-इन पैसिव हीटसिंक कूलिंग, साइलेंट फैनलेस डिजाइन |
वृद्धि संरक्षण (ईथरनेट) |
सामान्य मोड, 4KV (10 / 700µS), डिफरेंशियल मोड (2KV (10 / 700µS) |
वृद्धि संरक्षण (पावर) |
2000A (8 / 20µS) |
तंत्र अवलोकन
प्रबंधित औद्योगिक कैस्केडिंग SFP फाइबर स्विच 2 गीगाबिट SFP पोर्ट और 4 गीगाबिट POE पोर्ट के साथ है, यह औद्योगिक निरर्थक रिंग नेट के डिजाइन का उपयोग करता है, और आप दो फाइबर पोर्ट पा सकते हैं जो हर ट्रांसमिशन उपकरण में रिंग नेट बनाते हैं।रिंग नेटवर्क टोपोलॉजी संरचना हाथ से हाथ कैस्केडिंग के माध्यम से बनाई गई है, जो 1080p एचडी नेटवर्क सिग्नल के चरण में देरी के प्रसारण को प्राप्त नहीं कर सकता है।औद्योगिक निरर्थक अंगूठी शुद्ध डिजाइन का उद्देश्य कठोर वातावरण में डेटा ट्रांसमिशन की स्थिरता, विश्वसनीयता और तत्कालता प्राप्त करना है।कार्य सिद्धांत यह है कि नेटवर्क सिग्नल शारीरिक संबंध में रिंग संरचना बन जाते हैं जबकि काम के दौरान चेन संरचना।ट्रांसमिशन ऑप्टिकल केबल में कनेक्शन से बाहर हो जाने के बाद, डिवाइस ट्रांसमिशन के लिए स्पेयर लाइन पर स्विच हो जाएगा।निरर्थक रिंग नेट संरचना न केवल डेटा सिग्नल ट्रांसमिशन के जोखिम को कम करती है, बल्कि परियोजना की स्थापना को सरल करती है और परियोजना की लागत को कम करती है।
उत्पाद की विशेषताएँ
अनुप्रयोग आरेख
पैकेजिंग और शिपिंग
● हमारे सभी पैकेज अंतरराष्ट्रीय मानक पैकेज हैं
● हम आदेश की पुष्टि के रूप में जल्द ही हमारे उत्पादों को वितरित करेंगे
